Техническое описание

Редукционно-охладительные установки (Схема РОУ, рис.1) работают следующим образом: по паропроводу острый пар через запорную задвижку (поз.1) поступает к регулирующему клапану (поз.2), в котором осуществляется первая ступень снижения давления (дросселирования) пара.

При больших перепадах давлений, с целью уменьшения шума во время работы, установки снабжаются дополнительными ступенями дросселирования. В зависимости от величины давления острого и редуцированного пара в качестве дополнительных ступеней дросселирования устанавливаются один или несколько узлов шумоглушителей (поз.3) с дроссельной и/ ИЛИ дроссельно-охладительной решетками.

Шумоглушители не являются обязательным элементом РОУ и применяются только при значительном перепаде давления. (при околозвуковых и и сверхзвуковых скоростях потока)

Требуемые значения давления и температуры редуцированного пара поддерживаются автоматически электронными регуляторами путем воздействия на регулирующие клапаны паровой (поз.2) и водяной (поз.9).

Кроме того, для ручного регулирования температуры пара предусмотрен вентиль игольчатый с ручным приводом (поз.7).

Для полного перекрытия (открытия) потока охлаждающей воды для РОУ и ОУ предусмотрены вентили запорные (поз.8).

В целях предупреждения повышения давления сверх заданного каждая установка снабжается импульсно-предохранительным устройством, состоящим из предохранительного (поз.5) и импульсного (поз.6) клапанов.

Количество импульсно-предохранительных устройств выбирается в зависимости от производительности установки и параметров пара.

В связи с тем, что предохранительные клапаны рассчитаны на минимальное давление 0.25 МПа (2.5 кгс/см²), в установках с номинальным давлением редуцированного пара 0.12 МПа (1.2 кгс/см²) возможно повышение давления до 0.25 МПа (2.5 кгс/см²), что необходимо учитывать при проектировании трубопроводов после РОУ.

Снижение температуры острого пара производится впрыском охлаждающей воды в поток пара через специальную трубку в дроссельно-охладительной решетке узла шумоглушителя или через сопло в охладитель пара.

Охлаждающая вода, испаряясь за счет тепла, отбираемого от пара, охлаждает его до заданной температуры. В зависимости от соотношения расходов острого пара и впрыскиваемой охлаждающей воды, а также их первоначальной температуры обеспечивается необходимая температура охлажденного пара на выходе из охладителя. В зависимости от рабочих параметров охладители пара отличаются размерами и числом форсунок (сопел).

Редукционные и охладительные установки (Схема РУ, рис.2; Схема ОУ, рис.3) являются частными случаями РОУ в зависимости от потребности в регулировании давления или температуры.

В редукционных установках пар проходит расчетное количество ступеней дросселирования: (клапан регулирующий и узлы шумоглушителей) до получения требуемых заказчику параметров давления пара с незначительным снижением температуры за счет дросселирования.

В охладительных установках осуществляется снижение температуры пара аналогично РОУ. Охладители пара ОУ отличаются от охладителей пара РОУ конструкцией впрыскивающих устройств (сопел), их расположением и размерами, что обеспечивает оптимальные скорости пара и перемешивание впрыскиваемой воды и пара, исключает попадание воды на стенку трубы.

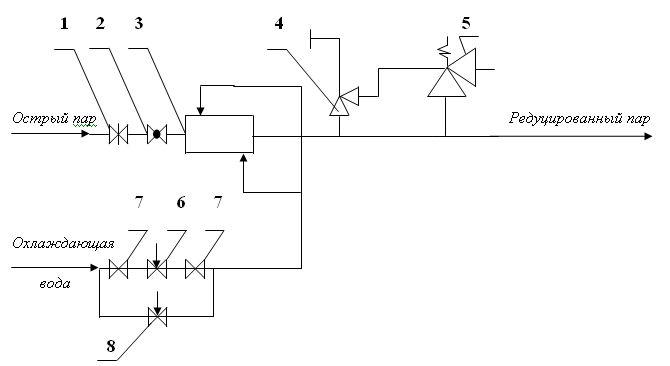

1. Задвижка.
2. Клапан регулирующий (пар).
3. Охладитель пара или узел шумоглушителя с дроссельно-охладительной решеткой.
4. Клапан импульсный.
5. Клапан предохранительный.
6. Клапан регулирующий (вода).
7. Вентиль запорный.
8. Вентиль игольчатый.

Рис. 1. Схема редукционно-охладительной установки.

1. Задвижка.
2. Клапан регулирующий (пар).
3. Узел шумоглушителя с дроссельной решеткой.
4. Клапан импульсный.
5. Клапан предохранительный.

Рис. 2. Схема редукционной установки.

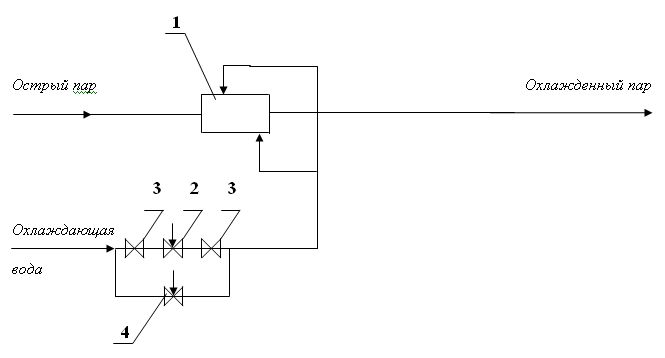

1. Охладитель пара.
2. Клапан регулирующий (вода).
3. Вентиль запорный.
4. Вентиль игольчатый.

Рис. 3. Схема охладительной установки.
