Тепловые пункты

Технологии теплопередачи

Тепловой пункт (теплопункт)

 Общие сведения

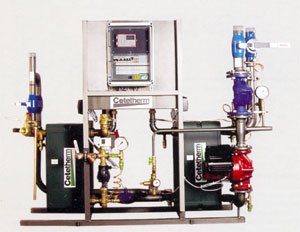

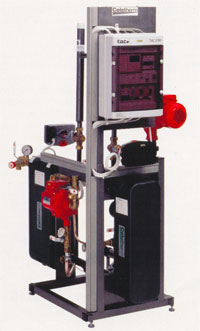

"Alfa Laval" располагает более чем 80-летним опытом работы в области теплообменных технологий. Система контроля качества всех подразделений концерна сертифицирована по стандарту ISO 9001:2000. Весь типоряд изделий имеет сертификаты соответствия Госстандарта РФ и другие необходимые сертификаты. Тепловой пункт Celetherm является комплектным индивидуально спроектированным устройством заводской готовности для обеспечения работы контуров отопления, ГВС и. возможно, вентиляции или других систем в зданиях с теплоснабжением от котельной или ТЭЦ.
Сфера применения
Спектр применения теплопунктов (тепловых пунктов) Cetetherm очень широк: от коттеджа на одну семью до многоэтажных жилых домов, общественных зданий или цехов промышленных предприятий, в новом строительстве или в работах по реконструкции, используя воду, пар, отиленгликоль и многое другое.
Верхнего предела мощности теплопункта или ограничений по виду теплоносителей практически не имеется, так как расчет, подбор оборудования и изготовление теплопункта производятся в соответствии с требованиями и данными заказчика. При этом учитываются требования российских СП. ГОСТ и рекомендации для теплопунктов, разработанных Ассоциацией Централизованного теплоснабжения Финляндии. В конструкции могут быть реализованы, например, возможности легкой разборки на блоки для проноса через дверные проемы зданий, что облегчает транспортировку теплопункта Cetetherm внутрь помещений, установку и подключение его к системам здания.
Расчет
Расчет теплопункта (теплового пункта) с подбором его компонентов производится на основе данных заказчика по детальному опросному листу. Это легко делается с помощью специальной компьютерной программы расчета ТП фирмы Alfa Laval, разработанной с учетом огромного опыта концерна по поставке этого оборудования.
Теплообменники
В теплопунктах Cetetherm обычно используются паянные пластинчатые теплообменники типа "СВ". При необходимости ТП могут поставляться с теплообменниками иных типов, например, разборные - типа "М" при очень загрязненных теплоносителях или очень больших мощностях, кожухотрубные - "Сетекойл" при использовании пара высоких параметров или другие. СВ - это изготовленный из кислотостойкой нержавеющей стали теплообменник большой механической прочности. Все точки стыков пластин спаяны между собой, поэтому СВ легко использовать в системах с высокими давлением и температурой. Этот теплообменник для своих габаритов исключительно производителен, так как практически весь материал, из которого он сделан, служит поверхностью теплопередачи. Теплоизоляцией его служат легкосъемные полукожухи из 30-мм пенополиуретана, покрытого сверху слоем твердого пластика. Резьбовые или фланцевые подсоединения дают возможность легко снять или заменить теплообменники. Первые теплообменники этого типа успешно работают уже более 10 лет в России в составе TII в Москве и С-Петербурге.
Регулирующее оборудование и насосы

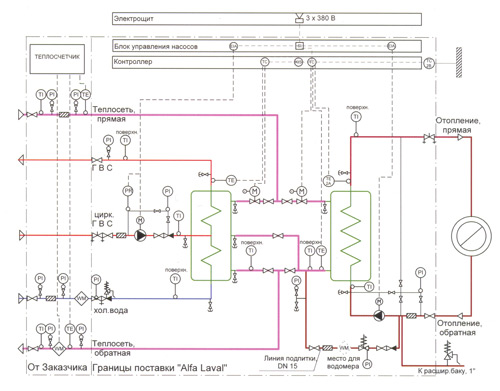

ТП обычно оснащается приборами автоматики, насосами, запорной и регулирующей арматурой, фильтрами, приборами КиП и т.п. Автоматика всегда поддерживает стабильную температуру ГВС и осуществляет автоматическое регулирование температуры отопления, то есть погодную компенсацию, в соответствии с температурной кривой, заложенной в контроллере и устанавливающей зависимость температуры воды отопления от температуры наружного воздуха, измеряемой специальным датчиком. Количество тепла на отопление постоянно регулируется для поддержания оптимальной внутренней температуры при любых наружных условиях. Циркуляционные насосы подбираются в соответствии с данными о потерях в контурах зданий, предоставляемых заказчиком, часто используются насосы с регулируемой скоростью вращения. Компоненты трубопроводов выбираются с учетом падения давления в них и скорости теплоносителей в трубах. При сборке ТП на заводе автоматика и насосы подключаются к центру управления, содержащему контроллер и силовой электрощит, включающий по запросу систему АВР насосов. При монтаже на месте установки подключаются только датчик температуры наружного воздуха, питающий кабель и, при необходимости, провода аварийной сигнализации. Для комплектации поставок в Россию используются компоненты только хорошо известных поставщиков, таких как Вило, Грундфос, Колмекс. Навал, Орас, Оуман, Сименс, Спиракс-Сарко, ТАК и др. Можно устанавливать свободно-программируемые контроллеры с дистанционным съемом данных и управлением по телефонной паре или с GSM модемом.
Трубопроводная арматура
Компоненты трубопроводов и их размеры подбираются с учетом мощности системы и необходимых значений потерь давления и скоростей воды. Благодаря простым фланцевым или резьбовым подсоединениям, весь теплопункт, или его модули, или его теплообменники могут быть легко отсоединены.

Стандарты качества
Производство компании Alfa Laval сертифицировано в соответствии с ISO 9001:2000, вся продукция имеет сертификаты соответствия Госстандарта РФ, а также Российские гигиенические сертификаты. Инспектирующие организации многих стран одобрили нашу систему качества как систему "самоинспекции", выразив полное удовлетворение выполнением наших обязательств.
Комфорт и энергосбережение
Во всех теплопунктах (тепловых пунктах) осуществляется автоматическое регулирование температуры отопления, то есть погодная компенсация, в соответствии с температурной кривой, заложенной в контроллере и устанавливающей зависимость температуры воды отопления от температуры наружного воздуха, измеряемой специальным датчиком. Автоматика легко настраивается в соответствии с параметрами здания и позволяет заказчику получить хорошую экономию за счет устранения весенних и осенних перетопов. При этом после выполнения правильной балансировки систем в здании поддерживается комфортная внутренняя температура и нужные параметры ГВС.
