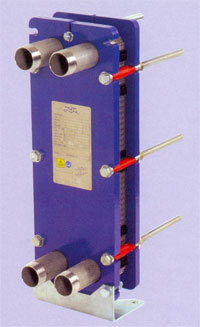

Пластинчатый теплообменник Alfa Laval (теплообменный аппарат)



Пластинчатый теплообменник Alfa Laval (теплообменный аппарат)

 Применение
Процессы нагрева и охлаждения
Стандартная конструкция
Пластинчатый теплообменник Alfa Laval (теплообменный аппарат) состоит из пакета металлических гофрированных пластин, формирующих каналы для двух жидкостей, участвующих в процессе теплообмена.

Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена уплотнительной прокладкой, которая герметично изолирует канал и направляет различные потоки жидкостей в чередующиеся каналы. Необходимое количество пластин, их профиль и типоразмер определяется интенсивностью потока, физическими свойствами жидкостей, допустимыми перепадами давления и температурной программой. Гофрированная поверхность пластин обеспечивает высокую турбулентность потоков и жесткость конструкции пластинчатого теплообменника Alfa Laval.

В верхней части, пластины и прижимная плита фиксируются несущей балкой, а снизу - направляющей балкой.

 В одноходовых теплообменниках Alfa Laval патрубки расположены на неподвижной опорной плите, а в многоходовых конструкциях - на неподвижной опорной и на подвижной прижимной плите.

Функциональные возможности

Максимальный расход жидкости
До 10 кг/сек в зависимости от вида среды, допустимого перепада давления и температурной программы.
Типы пластин Т5М
Типы рам FG

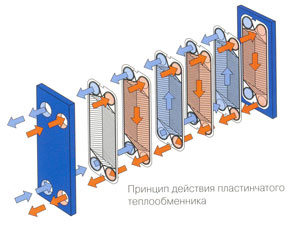

 Принцип работы

Жидкости, участвующие в процессе теплопередачи, поступают в теплообменный аппарат через входные патрубки. Уплотнения, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим каналам, исключая возможность смешивания потоков. Гофрированная поверхность пластин обеспечивает формирование каналов, высокую турбулентность потока и механическую прочность пакета пластин. Тепло от одной жидкости к другой передается через пластины, а противоточный поток позволяет достичь максимальной эффективности теплопередачи.

Стандартные материалы

Опорная и прижимная плиты
Низкоуглеродная сталь, эпоксидное покрытие

Материал патрубков
Нержавеющая сталь AISI 316, Титан

Пластины
Нержавеющая сталь AISI 316, Титан

Прокладки
Нитрил, EPDM

 Патрубки
Штуцер для труб:
ISO-G2, ISO-R2, снабженные резьбой

Технические характеристики

Механическое давление на конструкцию (гр)/температура
FG 1,6MPa/160oС

Максимальная поверхность теплопередачи
4,4 м2

Параметры, необходимые для подбора пластинчатого теплообменника
- Интенсивность потока или тепловая нагрузк
- Температурная программа
- Заданные физические свойства жидкостей (если это не вода)
- Требуемое рабочее давление
- Максимально допустимые перепады давления
