Задвижка 30ч906бр

Применяется в качестве запорного устройства на трубопроводах для воды и пара при температуре до +225 град. С. В корпус и диски завальцованы латунные уплотительные кольца. Присоединение к трубопроводу фланцевое. Затвор клин с двумя параллельными дисками. Уплотнение по шпинделю сальниковое. Герметичность затвора по классу Д ГОСТ 9544-93 Рабочая среда подаётся в любом направлении. Привод - электрический, присоединение муфтовое. Материал корпусных деталей - серый чугун СЧ 20 ГОСТ 1412-85, уплотнительных поверхностей - латунь ЛС-59 ГОСТ 1557-70. Задвижки устанавливаются приводом вверх. Климатическое исполнение УХЛ-4

Рекомендуемые приводы: Н-А2-04 (Ду100), Н-А2-10 (Ду150) производства ЗАО "Тулаэлектропривод"; ПЭМ-А7 (Ду100), ПЭМ-Ф11 (Ду150) проиэводства ОАО "ЗЭиМ"
Сертификат соответствия РОСС RU.АЯ74.В10056

Гарантийная наработка 300 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы не менее 10 лет.

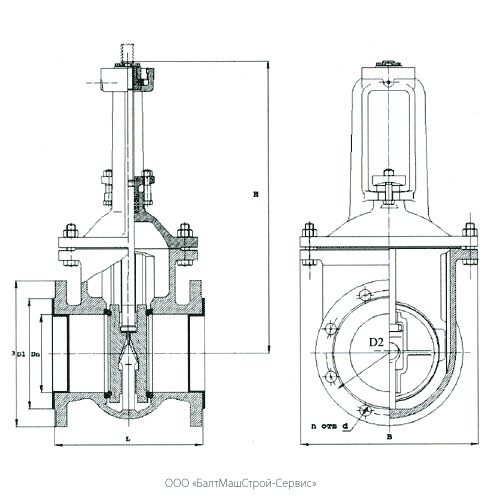

Габаритные и присоединительные размеры задвижек

Проход условный Dn	Размеры, мм								Масса, кг не более
Проход условный Dn	L	B	D1	D2	D3	H	n	d	Масса, кг не более
100	230	262	158	180	215	406	8	18	55
150	280	337	212	240	280	560	8	22	72
