Продукция ОАО «Семеновский арматурный завод»

ОАО «Семеновский арматурный завод» / 32кч915бк – затвор регулирующий дисковый

Затвор регулирующий дисковый

32кч915бк

Предназначен для использования в качестве устройства для автоматического регулирования расхода среды на трубопроводах, для воздуха, воды, природного газа и нейтральных сред.

Изготовление и поставка по ТУ 26-07-268-80

Условия эксплуатации

Рабочая среда	Газ, воздух	Вода
Температура рабочей среды, °С	от - 15 до +50	от +4 до +200
Температура окружающей среды, °С	от -10 до +50
Присоединение к трубопроводу	фланцевое

Технические характеристики

Условный проход ДN, мм	50	80	100	150
Давление рабочее, PN, МПа	1,0
Тип привода	Электропривод МЭОФ

Материалы основных деталей

Наименование детали	Материал
Корпус, диск	КЧ 30-6
Кронштейн, вал, втулка	сталь

Показатели надежности

Наработка на отказ, циклов, не менее

600

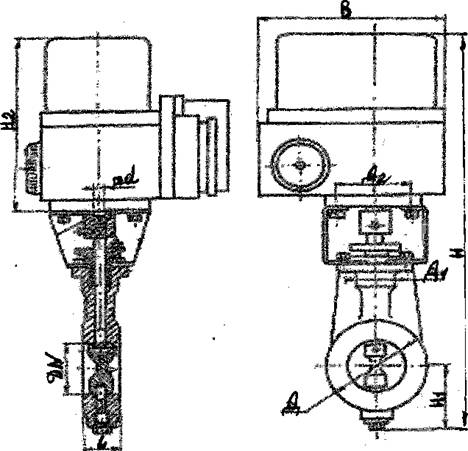

Основные габаритные и присоединительные размеры (мм), масса (кг)

DN	Д	Д₁	Д₂	Н₁	Н	Н₂	В	d	L	Масса
50	105	56	98	72	455	188	185	14	32	19
80	138			85	437				40	22,6
100	158			95	462				40	26,4
150	214			125	515				60	40,5
