ОАО «Семеновский арматурный завод» / 30кч70брМ – задвижка клиновая двухдисковая

Задвижка клиновая двухдисковая

30кч70брМ

Предназначена для использования в качестве запорного устройства на топливозаправщиках по транспортировке, хранению и раздаче светлых нефтепродуктов (бензин, керосин, дизтопливо, технические машинные масла.

Изготовление и поставка по ТУ 26-07-1403-86

Условия эксплуатации

Рабочая среда	Бензин, керосин, воздух	Вода
Температура рабочей среды, °С	от -35 до +100	от +1 до +100
Температура окружающей среды, °С	от -35 до +50	от +1 до +50
Присоединение к трубопроводу	фланцевое

Технические характеристики

Условный проход ДN, мм	40	50	65	80
Давление рабочее, PN, МПа	0,4
Герметичность затвора	по классу «А», ГОСТ 9544-93
Тип привода	ручной

Материалы основных деталей

Наименование детали	Материал
Корпус, крышка	КЧ 30-6
Диски, шпиндель	латунь ЛС 59-1

Показатели надежности

Наработка на отказ, циклов, не менее

1000

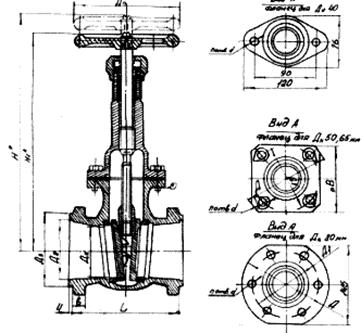

Основные габаритные и присоединительные размеры (мм), масса (кг)

DN	L	B	H	H₁	D	D₀	D₁	D₂	D₃	b	d	n	Масса
40	78	-	235	215	-	85	_	58	68	12	14	2	3,8
50	132	100	235	215	130	85	100	61	75	12	14	4	5,0
65	140	115	316	286	150	140	120	81	95	13	14	4	9,0
80	140		316	286	165	140	135	91	105	13	14	6	11,0
