Продукция ОАО «Семеновский арматурный завод»

ОАО «Семеновский арматурный завод» / 15кч32пМ – клапан запорно-регулирующий проходной

Клапан запорно-регулирующий проходной

15кч32пМ

Предназначен для регулирования процессов (за счет изменения потока) и перекрытия участков трубопроводовхолодильных установок, работающих на хладоне, аммиаке, воде и паре.

Изготовление и поставка по ТУ 26-23-007-92

Условия эксплуатации

Рабочая среда	Хладон, аммиак	Вода, пар
Температура рабочей среды, °С	от - 40 до +150	от +1 до +150
Температура окружающей среды, °С	от -30 до +50	от +1 до +50
Направление подачи рабочей среды	по стрелке на корпусе
Установочное положение	любое
Присоединение к трубопроводу	фланцевое

Технические характеристики

Условный проход ДN, мм	20	25
Давление номинальное, PN, МПа	2,5
Герметичность затвора	класс «А» по ГОСТ 9544-93

Материалы основных деталей

Наименование детали	Материал
Корпус, крышка	КЧ 30-6
Шпиндель, золотник	сталь
Материл уплотнительных поверхностей	фторопласт

Показатели надежности

Наработка на отказ, циклов, не менее

5500

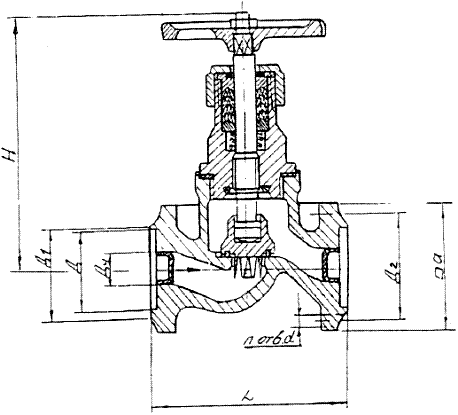

Основные габаритные и присоединительные размеры (мм), масса (кг)

DN	D	D1	D2	d	L	H	a	Число отв.	Масса
20	51	58	75	14	120	165	80	4	3,6
25	58	68	85	14	120	165	90	4	4,1
