1Ч 63А
Редуктор червячный одноступенчатый универсальный
1Ч-63А
[в прайс-лист]
НАЗНАЧЕНИЕ:
Редуктор червячный одноступенчатый универсальный 1Ч-63А является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения.
Условия применения редукторов
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа постоянная и с периодическими остановками;
- вращение валов в любую сторону;
- температура внешней среды от - 40оС до + 50°С; внешняя среда — неагрессивная, невзрывоопасен.

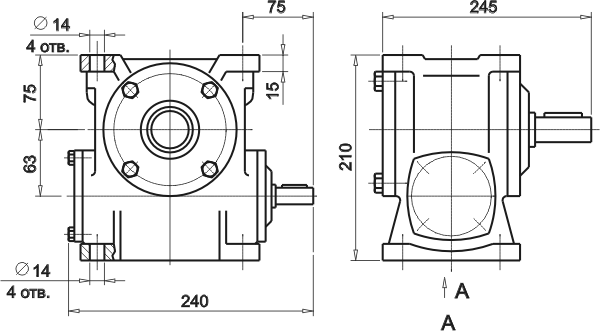

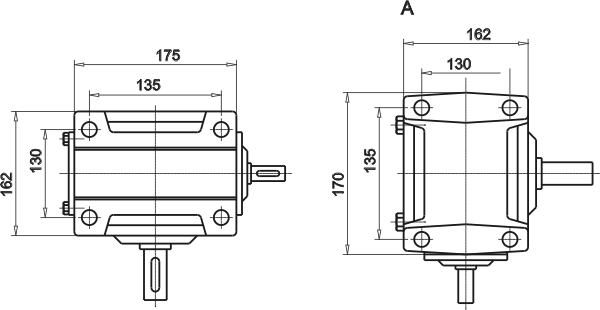

РИС1.

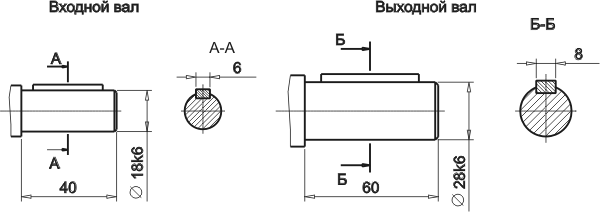

Габаритные и присоединительные размеры
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Частота вращения входного вала, об/мин |
Режим работы редуктора |
Допускаемый крутящий момент на выходном валу, Н . м |
| при номинальных передаточных числах |
|
8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
|
1500 |
ПВ>63% |
130 |
130 |
120 |
130 |
130 |
120 |
130 |
130 |
125 |
110 |
105 |
|
ПВ=63% |
140 |
125 |
125 |
150 |
132 |
125 |
170 |
160 |
132 |
106 |
100 |
|
ПВ=40% |
160 |
132 |
132 |
160 |
140 |
132 |
200 |
170 |
140 |
106 |
100 |
|
ПВ=25% |
160 |
140 |
132 |
180 |
140 |
132 |
200 |
180 |
150 |
112 |
106 |
|
ПВ=16% |
170 |
150 |
132 |
190 |
150 |
140 |
200 |
190 |
150 |
112 |
106 |
|
1000 |
ПВ>63% |
145 |
145 |
140 |
145 |
145 |
140 |
145 |
145 |
140 |
120 |
115 |
|
ПВ=63% |
160 |
140 |
140 |
170 |
150 |
140 |
100 |
180 |
150 |
120 |
110 |
|
ПВ=40% |
180 |
150 |
150 |
180 |
160 |
150 |
200 |
190 |
160 |
120 |
110 |
|
ПВ=25% |
180 |
160 |
150 |
200 |
160 |
150 |
210 |
200 |
170 |
125 |
120 |
|
ПВ=16% |
190 |
170 |
150 |
210 |
170 |
160 |
220 |
210 |
170 |
125 |
120 |
|
750 |
ПВ>63% |
160 |
160 |
155 |
160 |
160 |
155 |
160 |
160 |
150 |
135 |
130 |
|
ПВ=63% |
180 |
180 |
160 |
190 |
170 |
160 |
220 |
210 |
170 |
130 |
130 |
|
ПВ=40% |
210 |
170 |
170 |
210 |
180 |
170 |
240 |
220 |
180 |
130 |
130 |
|
ПВ=25% |
210 |
180 |
170 |
240 |
180 |
170 |
250 |
240 |
190 |
140 |
140 |
|
ПВ=16% |
220 |
190 |
170 |
250 |
190 |
180 |
260 |
250 |
190 |
140 |
140 |
| Частота вращения входного вала, об/мин |
Коэффициент полезного действия, % |
| при номинальных передаточных числах |
| 8,0 |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
| 1500 |
89 |
88 |
87 |
84 |
83 |
81 |
74 |
73 |
68 |
62 |
60 |
| 1000 |
88 |
87 |
86 |
82 |
81 |
79 |
71 |
69 |
65 |
59 |
57 |
| 750 |
87 |
86 |
85 |
82 |
80 |
78 |
69 |
67 |
63 |
56 |
54 |
| Допускаемая радиальная консольная нагрузка на входном валу 340 Н |
| Допускаемая радиальная консольная нагрузка на выходном валу |
| при вариантах сборки 51, 52 - 3000 Н |
при вариантах сборки 53, 56 - 1500 Н | ТАБ 1.
РИС2.
Вариант сборки
МАССА РЕДУКТОРА, КГ
(в зависимости от варианта крепления и сборки)
| Вариант крепления |
с алюминиевым корпусом |
с чугунным корпусом |
| при вариантах сборки |
| 51; 52 |
53 |
56 |
51; 52 |
53 |
56 |
|
1 |
12,0 |
12,5 |
11,5 |
15,5 |
16,0 |
15,0 |
|
2 |
12,0 |
12,5 |
11,5 |
14,5 |
15,0 |
14,0 |
|
3; 4 |
12,0 |
12,5 |
11,5 |
14,5 |
15,0 |
14,0 |
ТАБ 2.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА В ЗАКАЗЕ:
Редуктор 1Ч-63А-40-52-31
что означает: редуктор червячный типа 1Ч с межосевым расстоянием - 63 мм, номинальным передаточным числом - 40, вариантом сборки – 52, вариантом крепления – 3 (с левым фланцем).
