КОНДЕНСАТООТВОДЧИКИ ТЕРМОДИНАМИЧЕСКИЕ 45ч12нж на PN16 кгс/см2

КОНДЕНСАТООТВОДЧИКИ ТЕРМОДИНАМИЧЕСКИЕ 45ч12нж на PN16 кгс/см2

Конденсатоотводчики термодинамические чугунные применяются на паропроводах и пароприемниках для автоматического отвода горячего конденсата. Рабочая среда подается под тарелку. Герметичен по отношеию к внешней среде. Гарантийная наработка - 7000 циклов.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

15 – 50

Давление номинальное, PN, МПа

16

Присоединение к трубопроводу

муфтовое по ГОСТ 6527-68 с дюймовой трубной резьбой

Температура рабочей среды, C°

До 200

Установочное положение на трубопроводе

Строго крышкой вверх

Материал основных деталей: Корпус, крышка

чугун СЧ 18 ГОСТ 1412-85

Тарелка, седло

сталь 20Х13 ГОСТ 5632-80

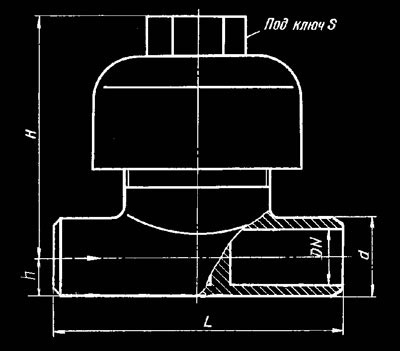

КОНДЕНСАТООТВОДЧИКИ ТЕРМОДИНАМИЧЕСКИЕ 45с13нж на PN40 кгс/см 2

Конденсатоотводчики термодинамические стальные применяются на паропроводах и паропри-емниках для автоматического отвода горячего конденсата.

Рабочая среда подается под тарелку. Присоединение крышки к корпусу - резьбовое. Гермети-чен по отношению к внешней среде. Гарантийная наработка - 7000 циклов


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

15 – 50

Давление номинальное, PN, МПа

40

Присоединение к трубопроводу

патрубками под приварку

Температура рабочей среды, C°

До 300

Установочное положение на трубопроводе

Строго крышкой вверх

Материал основных деталей: Корпус, крышка

сталь 25Л ГОСТ 977-88

Тарелка

сталь 20Х13 ГОСТ 5632-80
