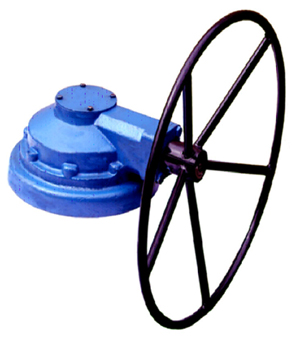

Приводы ручные конические ПРК

Приводы ручные с конической передачей серии ПРК предназначены для ручного управления запорно-регулирующей многооборотной арматурой с выдвижным и невыдвижным шпинделем. Приводы снижают усилия на маховике при открывании и закрывании задвижек. Запорно-регулирующая арматура, оснащенная приводом с коническим зацеплением, может устанавливаться как на горизонтальных, так и на вертикальных участках трубопроводов.


Особенности конструкции


Приводы конические серии ПРК снабжены конической зубчатой передачей, обладающей высокой прочностью. Конструкция привода проста и надежна в работе.

В приводах ПРК применена консистентная антифрикционная смазка на основе дисульфида молибдена, которая используется для смазки сильно нагруженных зубчатых передач и в процессе длительной эксплуатации не подлежит замене, сохраняет работоспособность в широком интервале температур, не гигроскопична.





























Основные технические данные


Климатическое исполнение по ГОСТ 15150: У1

Температура окружающей среды: - 40 до + 120°С;

Степень защиты корпуса: IР65

Степень защиты корпуса по заказу: IР67, IP68.



Наименование параметра

ПPK-В.120

ПPK-Г.250

Максимальный крутящий момент на выходном валу   НЧм, (кГсЧм)

1200

(120)

2500

(250)

Передаточное число

4

6

Максимальная консольная нагрузка, кН

200

356

Тип присоединительного фланца по ОСТ 26-07-763-73

В Г

Масса, не более

58 95
