Задвижки

ЗАДВИЖКА КЛИНОВАЯ ЭЛЕКТРОПРИВОДНАЯ (ЗКЛП) PN 16, 25, 40, 63, 160

Код ОКП 374121
Изготовление и поставка поТУ 3741–001–07533604–94,
ТУ 3741-006-07533604-01


ЗАДВИЖКА КЛИНОВАЯ ЭЛЕКТРОПРИВОДНАЯ (ЗКЛП) PN 16, 25, 40, 63, 160

Задвижки изготавливаются с выдвижным шпинделем с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 1 для PN 16, исполнение 2 для PN 25, 40 DN 50, 80, 100, 150, PN 40 DN 200, 250, 300, 400; исполнение 1 для PN 25 DN 200, 250, 300, 400; исполнение 7 для PN 63, 160.

Герметичность затвора по ГОСТ 9544-93 класс А.
Характеристики электроприводов приведены в таблице. Присоединительные размеры задвижек под электроприводы приведены на рисунке. Остальные размеры и параметры применения аналогичны задвижкам с ручным управлением.

При заказе указывать:
- наименование изделия,
- параметры рабочей среды (максимальную и минимальную температуры и т. д.),
- размер номинальный (условный проход, мм) (DN),
- номинальное (условное) давление, кгс/см2) (PN),
- обозначение изделия,
- исполнение по материалу,
- необходимость дополнительных испытаний.

Пример обозначения при заказе (и в другой документации) задвижки DN 50 мм PN 16 кгс/см2 из стали 20Л:
Задвижка клиновая ЗКЛП 50-16 DN 50 мм PN 16 кгс/см2 30с941нж.
Задвижки, предназначенные для газообразных взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку «газ».

Установочное положение задвижек – электроприводом вверх. Допускается отклонение от вертикали до 900 в любую сторону. При наклонном или горизонтальном положении должна быть предусмотрена дополнительная опора под электропривод.

ЗКЛП PN 16

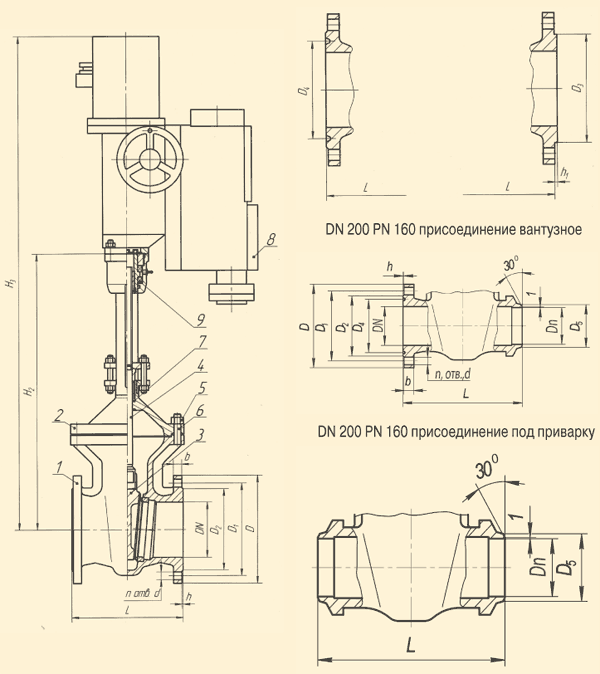

Основные размеры, мм

DN
L
D
D1
D2
H2
H3
h
b
d
n
Масса
без электро-
привода, кг
50
180
160
125
102
356
896
3
14
18
4
26
80
210
195
160
133
458
998
3
17
18
4
40
100
230
215
180
158
458
998
3
17
18
8
45
100М
229
215
180
158
558
1098
3
17
18
8
46
125М
255
245
210
184
600
1140
3
19
18
8
72
150
280
280
240
212
600
1140
3
21
22
8
84
200
330
335
295
268
870
1315
3
23
22
12
152
250
330
405
355
355
1058
1503
3
27
26
12
265
300
500
460
410
410
1205
1905
4
27
26
12
435
400
600
580
525
525
1455
2155
4
32
30
16
625
500
457
710
650
650
1660
-
4
40
33
20
955

ЗКЛП PN 40
Основные размеры, мм

DN
L
D
D1
D3
H2
H3
h1
b
d
n
Масса
без электро-
привода, кг
50
216
160
125
87
376
916
4
17
18
4
28
80М
283
195
160
120
460
1000
4
19
18
8
50
100
350
230
190
149
460
1000
4
21
22
8
63
100М
305
230
190
149
563
1103
4
21
22
8
66
150М
403
300
250
203
736
1196
4,5
27
26
8
146
200
419
375
320
259
870
1315
4,5
35
30
12
222
250
457
445
385
312
1080
1780
4,5
39
33
12
360
300
502
510
450
363
1250
1950
4,5
42
33
16
510
400
838
655
585
473
1432
2192
5
54
39
16
1000

ЗКЛП PN 25
Основные размеры, мм

DN
L
D
D1
D2
D3
H2
H3
h
h1
b
d
n
Масса
без электро-
привода, кг
50
216
125
125
-
87
379
1059
-
4
17
18
4
24
80
283
195
160
-
120
460
1000
-
4
19
18
8
50
100
305
230
190
-
149
563
1103
-
4
21
22
8
66
150
403
300
150
-
203
736
1196
-
4,5
27
26
8
146
200
400
360
310
278
-
870
1315
3
-
31
26
12
220
250
150
425
370
335
-
1080
1780
3
-
33
30
12
280
300
502
485
430
390
-
1250
1950
4
-
36
30
16
450
400
600
610
550
505
-
1415
2115
4
-
44
33
16
740

ЗКЛП PN 63
Основные размеры, мм

DN
L
D
D1
D2
D4
H2
H3
h
b
d
n
Масса
без электро-
привода, кг
50
270
175
135
102
85
446
986
3
23
22
4
54
80
321
210
170
133
115
480
1020
3
27
22
8
75
100
359
250
200
170
145
613
1058
3
29
26
8
92
150
447
340
280
240
205
630
1090
3
35
33
8
165
150
447
340
280
240
205
771
1231
3
35
33
8
186
200
536
405
345
285
265
890
1590
3
41
33
12
325

ЗКЛП PN 160
Основные размеры, мм

DN
L
D
D1
D2
D4
D5
Dn
H2
H3
h
b
d
n
Масса
без электро-
привода, кг
50
300
195
145
115
95
-
-
525
985
3
27
26
4
75
80
390
230
180
150
130
-
-
560
1020
3
33
26
8
108
100
450
265
210
175
145
-
-
550
1010
3
37
30
8
123
150
559
350
290
250
205
-
-
752
1186
3
47
33
12
264
200
660
430
360
315
275
-
-
1069
1829
3
57
39
12
546
200
660
430
360
315
275
222
190
1069
1829
3
57
39
12
521
200
660
-
-
-
-
222
190
1069
1829
-
-
-
-
496

НОМЕНКЛАТУРА ЭЛЕКТРОПРИВОДНЫХ ЗАДВИЖЕК

Обозначение
изделия
(типоразмер)
Обозначение типа
(таблица фигур)
DN, мм
PN, кгс/cм2
Материал
корпуса
ЗКЛП-50-16
80-16
100-16
100-16М
125-16М
150-16
200-16
250-16
300-16
400-16
500-16
50
80
100
100
125
150
200
250
300
400
500
16
Сталь 20Л
ЗКЛП-50-40
80-40М
100-40
100-40М
150-40М
200-40
250-40
300-40
400-40
50
80
100
100
150
200
250
300
400
40
Сталь 20Л
ЗКЛП-50-16 нж
80-16 нж
100-16 нж
100-16М нж
125-16М нж
150-16 нж
200-16 нж
250-16 нж
300-16 нж
400-16 нж
500-16 нж
50
80
100
100
125
150
200
250
300
400
500
16
Сталь
12Х18Н9ТЛ
ЗКЛП-50-40 нж
80-40М нж
100-40 нж
100-40М нж
150-40М нж
200-40 нж
250-40 нж
300-40 нж
400-40 нж
50
80
100
100
150
200
250
300
400
40
Сталь
12Х18Н9ТЛ
ЗКЛП-50-63
80-63
100-63
150-63
150-63М
200-63
50
80
100
150
150
200
63
Сталь 20Л
ЗКЛП-50-63 нж
80-63 нж
100-63 нж
150-63 нж
150-63М нж
200-63 нж
50
80
100
150
150
200
63
Сталь
12Х18Н9ТЛ
ЗКЛП-50-160
80-160
100-160
150-160
200-160
200-160 В
200-160 Св
50
80
100
150
200
200
200
160
Сталь 20Л
ЗКЛП-50-160 нж
80-160 нж
100-160 нж
150-160 нж
200-160 нж
200-160 В нж
200-160 Св нж
50
80
100
150
200
200
200
160
Сталь
12Х18Н9ТЛ
ЗКЛП-50-16 ХЛ1
80-16 ХЛ1
100-16 ХЛ1
100-16М ХЛ1
125-16М ХЛ1
150-16 ХЛ1
200-16 ХЛ1
250-16 ХЛ1
300-16 ХЛ1
400-16 ХЛ1
500-16 ХЛ1
50
80
100
100
125
150
200
250
300
400
500
16
Сталь 20ГЛ
ЗКЛП-50-40 ХЛ1
80-40М ХЛ1
100-40 ХЛ1
100-40М ХЛ1
150-40М ХЛ1
200-40 ХЛ1
250-40 ХЛ1
300-40 ХЛ1
400-40 ХЛ1
30лc915нж1
50
80
100
100
150
200
250
300
400
40
Сталь 20ГЛ
ЗКЛП-50-63 ХЛ1
80-63 ХЛ1
100-63 ХЛ1
150-63 ХЛ1
150-63М ХЛ1
200-63 ХЛ1
50
80
100
150
150
200
63
Сталь 20ГЛ
ЗКЛП-50-160 ХЛ1
80-160 ХЛ1
100-160 ХЛ1
150-160 ХЛ1
200-160 ХЛ1
200-160 В ХЛ1
200-160 Св ХЛ1
50
80
100
150
200
200
200
160
Сталь 20ГЛ
ЗКЛП-50-16 нж1
80-16 нж1
100-16 нж1
100-16М нж1
125-16М нж1
150-16 нж1
200-16нж1
250-16 нж1
300-16 нж1
400-16 нж1
500-16 нж1
50
80
100
100
125
150
200
250
300
400
500
16
Сталь
12Х18Н12М3ТЛ
ЗКЛП-50-40нж1
80-40М нж1
100-40 нж1
100-40М нж1
150-40М нж1
200-40 нж1
250-40 нж1
300-40 нж1
400-40 нж1
50
80
100
100
150
200
250
300
400
40
Сталь
12Х18Н12М3ТЛ
ЗКЛП-50-63 нж1
80-63 нж1
100-63 нж1
150-63 нж1
150-63М нж1
200-63 нж1
50
80
100
150
150
200
63
Сталь
12Х18Н12М3ТЛ
ЗКЛП-50-160 нж1
80-160 нж1
100-160 нж1
150-160 нж1
200-160 нж1
200-160 В нж1
200-160 Св нж1
31нж949нж1
50
80
100
150
200
200
200
160
Сталь
12Х18Н12М3ТЛ
ЗКЛП-50-25
80-25
100-25
150-25
200-25
250-25
300-25
400-25
50
80
100
150
200
250
300
400
25
Сталь 20Л
ЗКЛП-50-25 нж
80-25 нж
100-25 нж
150-25 нж
200-25 нж
250-25 нж
300-25 нж
400-25 нж
50
80
100
150
200
250
300
400
25
Сталь
12Х18Н9ТЛ
ЗКЛП-50-25 ХЛ1
80-25 ХЛ1
100-25 ХЛ1
150-25 ХЛ1
200-25 ХЛ1
250-25 ХЛ1
300-25 ХЛ1
400-25 ХЛ1
50
80
100
150
200
250
300
400
25
Сталь 20ГЛ
ЗКЛП-50-25 нж1
80-25 нж1
100-25 нж1
150-25 нж1
200-25 нж1
250-25 нж1
300-25 нж1
400-25 нж1
50
80
100
150
200
250
300
400
25
Сталь
12Х18Н12М3ТЛ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ЗАДВИЖЕК ПОД ЭЛЕКТРОПРИВОДЫ


ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

Обозначение типа
(таблица фигур)
Рабочие среды
Вода, воздух, пар,
аммиак*, природный
газ и нефть,
нефтепродукты, жидкие
и газообразные углево-
дородные среды,
не агрессивные к стали
20Л. Скорость коррозии
не более 0,1 мм/год
Вода, пар, аммиак*,
воздух, природный
газ влажный,
нефтепродукты,
содержащие
сероводород до 0.1%,
жидкие и газообразные
углеводороды,
нефтехимические
среды, скорость
коррозии стали
12Х18Н9ТЛ в которых
не более 0,1 мм/год.
Вода, воздух, пар,
аммиак*, природный
газ и нефть,
нефтепродукты, жидкие
и газообразные углево-
дородные среды,
не агрессивные
к стали 20ГЛ
Вода, воздух, пар,
аммиак*, природный
газ влажный,
нефтепродукты,
содержащие
сероводород свыше
0,1%, жидкие и
газообразные
углеводороды,
нефтехимические
среды, в которых
скорость коррозии
стали 12Х18Н12М3ТЛ
не более 0,1 мм/год.
Температура
рабочей среды
От -400C до+4250C
От -600C до +5650C
От -600C до +4250C
От -600C до +5650C
Условия эксплутации
ГОСТ 15150-69
У1
УХЛ1
ХЛ1
УХЛ1
Нижнее значение
температуры
окружающего воздуха
при эксплуатации
-400C
-600C
-600C
-600C
* При заказе указывать как дополнительное требование

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ

№
Наименование
детали
1
Корпус
Сталь 20Л
12Х18Н9ТЛ
20ХН3Л, 20ГЛ
12Х18Н12М3ТЛ
2
Крышка
Сталь 20
12Х18Н9Т
09Г2С, 20ХН3Л, 20ГЛ
10Х17Н13М3Т
3
Клин
Сталь 20Х13,
Сталь 20
с наплавкой
12Х18Н9Т
с наплавкой
Сталь 20Х13,
Сталь 09Г2С
с наплавкой
10Х17Н13М3Т
с наплавкой
4
Шпиндель
Сталь 20Х13
12Х18Н9Т
14Х17Н2, 20Х13
10Х17Н13М3Т
5
Гайка
Сталь 25
12Х18Н9Т
20ХН3А, 35Х
12Х18Н9Т
6
Шпилька
Сталь 35
45Х14Н14В2М
20ХН3А, 40Х
45Х14Н14В2М
7
Набивка сальника
АГИ, ТРГ
АГИ, ТРГ
АГИ, ТРГ
ТРГ
8
Смотрите следующую страницу
9
Подшипник шариковый упорный
Наплавка на кольце в
корпусе
тип 20Х13
ЦН-6
тип 20Х13
ЦН-6
Наплавка на клине
ЦН-12М
ЦН-12М


Назад
© 2013-2017 ПТК "БалтСпецМаш-Строй"
Все права зарезервированы.
Создание и продвижение сайтов

Каталог ссылок | Каталог статей | Система управления сайтом
Санкт-Петербург ПАРНАС 3-верхний переулок дом 5
тел./факс.: (812) 947-26-52
Email: e.m.1968@mail.ru 		Rambler's Top100 Рейтинг@Mail.ru
