ЗАДВИЖКА КЛИНОВАЯ (ЗКЛ2) PN 25, 40

Код ОКП 374121
Изготовление и поставка по TУ 3741-001-07533604-94,
TУ 3741-006-07533604-01

ЗАДВИЖКИ КЛИНОВЫЕ (ЗКЛ2) PN 25, 40

Задвижки с выдвижным шпинделем изготавливаются с фланцевым присоединением к трубопроводу, при- соединительные размеры по ГОСТ 12815-80, исполнение 2 для DN 50, 80, 100, 150 мм PN 25, 40 кгс/см², DN 200, 250, 300, 400 мм PN 40 кгс/см²; исполнение 1 для DN 200, 250, 300, 400 мм PN 25 кгс/см².
• Строительные длины по ГОСТ 3706-83.
• Герметичность затвора по ГОСТ 9544-93 класс А.
• Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.
• Направление подачи среды – с любой стороны магистральных фланцев.
• Управление задвижки ручное маховиком или через конический редуктор.

При заказе указывать:
- наименование изделия,
- параметры рабочей среды (максимальную и минимальную температуры и т. д.),
- размер номинальный (условный проход, мм) (DN),
- номинальное (условное) давление, кгс/см2 (PN),
- обозначение изделия,
- исполнение по материалу,
- необходимость дополнительных испытаний.

Пример обозначения при заказе (и в другой документации) задвижки DN50 PN40 кгс/см2 из стали 12Х18Н9ТЛ: Задвижка клиновая ЗКЛ2-50-40нж DN50 PN40 кгс/см² 30нж15нж.

Задвижки, предназначенные для газообразных взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом.

При заказе необходимо делать пометку «газ». По заказу потребителя возможно изготовление магистральных фланцев корпуса задвижки с уплотнительной поверхностью исполнения 4 по ГОСТ 12815-80

ЗКЛ2 PN 25

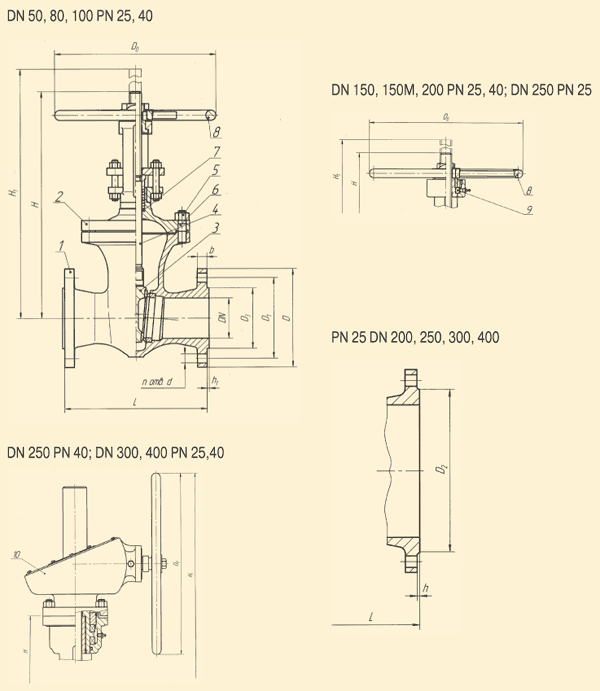

Основные размеры, мм

DN	L	D	D1	D2	D3	H	H1	h	h1	b	d	n	D0	Масса, кг
50	216	100	125	-	87	345	425	-	4	17	18	4	240	27
80	283	195	160	-	120	445	540	-	4	19	18	8	320	50
100	305	230	190	-	149	534	654	-	4	21	22	8	320	65
150	403	300	250	-	203	755	925	-	4	27	26	8	400	145
200	400	360	310	278	-	860	1082	3	-	31	26	12	400	220
250	450	425	370	335	-	1048	1338	3	-	33	30	12	540	280
300	502	485	430	390	-	-	1710	4	-	36	30	16	560	475
400	600	610	550	505	-	-	1902	4	-	44	33	16	560	790

ЗКЛ2 PN 40
Основные размеры, мм

DN	L	D	D1	D3	H	H1	h1	b	d	n	D0	Масса, кг
50	216	160	125	87	345	425	4	17	18	4	240	27
80М	283	195	160	120	448	540	4	19	18	8	320	50
100	350	230	190	149	465	566	4	21	22	8	320	60
100М	305	230	190	149	534	654	4	21	22	8	320	65
150М	403	300	250	203	755	925	4,5	27	26	8	400	145
200	419	375	320	259	865	1080	4,5	35	30	12	400	220
250	457	445	385	312	-	1343	4,5	39	33	12	560	410
300	502	510	450	363	-	1710	4,5	42	33	16	560	560
400	838	655	585	473	-	1887	5	54	39	16	560	1050

НОМЕНКЛАТУРА ЗАДВИЖЕК, PN 25 кгс/cм²

Обозначение изделия (типоразмер)	Обозначение типа (таблица фигур)	DN, мм	Материал корпуса	Область применения
ЗКЛ2-50-25 80-25 100-25 150-25 200-25 250-25	30с15нж	50 80 100 150 200 250	Сталь 20Л	Температура рабочей среды: от -40⁰C до +425⁰C, окружающего воздуха – не ниже -40⁰C
300-25 400-25	30с515нж	300 400	Сталь 20Л
ЗКЛ2-50-25 нж 80-25 нж 100-25 нж 150-25 нж 200-25 нж 250-25 нж	30нж15нж	50 80 100 150 200 250	Сталь 12Х18Н9ТЛ	Температура рабочей среды: от -60⁰C до +565⁰C, окружающего воздуха – не ниже -60⁰C
300-25 нж 400-25 нж	30нж515нж	300 400	Сталь 12Х18Н9ТЛ
ЗКЛ2-50-25 ХЛ1 80-25 ХЛ1 100-25 ХЛ1 150-25 ХЛ1 200-25 ХЛ1 250-25 ХЛ1	30лс15нж1	50 80 100 150 200 250	Сталь 20ГЛ	Температура рабочей среды: от -60⁰С до +425⁰С, окружающего воздуха – не ниже -60⁰С
300-25 ХЛ1 400-25 ХЛ1	30лс515нж1	300 400	Сталь 20ГЛ
ЗКЛ2-50-25 нж1 80-25 нж1 100-25 нж1 150-25 нж1 200-25 нж1 250-25 нж1	30нж15нж1	50 80 100 150 200 250	Сталь 12Х18Н12М3ТЛ	Температура рабочей среды: от -60⁰С до +565⁰С, окружающего воздуха – не ниже -60⁰C.
300-25 нж1 400-25 нж1	30нж515нж1	300 400	Сталь 12Х18Н12М3ТЛ

Расшифровка обозначения ЗКЛ2 50-25 нж:
ЗКЛ2 – тип
50 – номинальный размер (DN)
25 – номинальное давление (PN)
нж – материальное исполнение

НОМЕНКЛАТУРА ЗАДВИЖЕК, PN 40 кгс/cм²

Обозначение изделия (типоразмер)	Обозначение типа (таблица фигур)	DN, мм	Материал корпуса	Область применения
ЗКЛ2-50-40 80-40М./p488/index.html 100-40 100-40М 150-40М 200-40	30с15нж	50 80 100 100 150 200	Сталь 20Л	Температура рабочей среды: от -40⁰C до +425⁰C, окружающего воздуха – не ниже -40⁰C
250-40 300-40 400-40	30с515нж	250 300 400	Сталь 20Л
ЗКЛ2-50-40 нж 80-40М нж 100-40 нж 100-40М нж 150-40М нж 200-40 нж	30нж15нж	50 80 100 100 150 200	Сталь 12Х18Н9ТЛ	Температура рабочей среды: от - 60⁰C до +565⁰C, окружающего воздуха – не ниже -60⁰C
250-40 нж 300-40 нж 400-40 нж	30нж515нж	250 300 400	Сталь 12Х18Н9ТЛ
ЗКЛ2-50-40 ХЛ1 80-40М ХЛ1 100-40 ХЛ1 100-40М ХЛ1 150-40М ХЛ1 200-40 ХЛ1	30лс15нж1	50 80 100 100 150 200	Сталь 20ГЛ	Температура рабочей среды: от - 60⁰C до +425⁰C, окружающего воздуха – не ниже -60⁰C
250-40 ХЛ1 300-40 ХЛ1 400-40 ХЛ1	30лс515нж1	250 300 400	Сталь 20ГЛ
ЗКЛ2-50-40 нж1 80-40М нж1 100-40 нж1 100-40М нж1 150-40М нж1 200-40 нж1	30нж15нж1	50 80 100 100 150 200	Сталь 12Х18Н12М3ТЛ	Температура рабочей среды: От - 60⁰C до +565⁰C, окружающего воздуха – не ниже -60⁰C
250-40 нж1 300-40 нж1 400-40 нж1	30нж515нж1	250 300 400	Сталь 12Х18Н12М3ТЛ

Расшифровка обозначения ЗКЛ2 50-40 нж
ЗКЛ2 – тип
50 – номинальный размер (DN)
40 – номинальное давление (PN)
нж – материальное исполнение

ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

Обозначение типа	30c15нж 30с515нж	30нж15нж 30нж515нж	30лс15нж1 30лс515нж1	30нж15нж1 30нж515нж1
Рабочие среды	Вода, воздух, пар, аммиак*, природный газ, нефть, нефте- продукты, жидкие и газообразные угле- водородные среды, не агрессивные к стали 20Л.Скорость коррозии не более 0,1 мм/год	Вода, пар, амми- ак*, природный газ влажный, нефте- продукты, содержа- щие сероводород до 0,1%, жидкие и газообразные угле- водороды, нефте- химические среды, скорость коррозии стали 12Х18Н9ТЛ в которых не более 0,1 мм/год.	Вода, воздух, пар, аммиак*, природный газ, нефть, нефте- продукты, жидкие и газообразные угле- водородные среды скорость коррозии стали 20ГЛ в которых не более 0,1 мм/год	Вода, пар, аммиак*, природный газ влаж- ный, нефтепродукты, содержащие серово- дород свыше 0,1%, жидкие и газообраз- ные углеводороды, нефтехимические среды, скорость коррозии стали 12Х18Н12М3ТЛ в которых не более 0,1 мм/год.
Температура рабочей среды	От -40⁰C до +425⁰C	От -60⁰C до +565⁰C	От -60⁰C до +425⁰C	От -60⁰C до +565⁰C
Минимальная тем- пература окружаю- щего воздуха	-40⁰C	-60⁰C	-60⁰C	-60⁰C

* При заказе указывать как дополнительное требование

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ

№	Наименование детали	30с15нж 30с515нж	30нж15нж 30нж515нж	30лс15нж1 30лс515нж1	30нж15нж1 30нж515нж1
1	Корпус	Сталь 20Л	12Х18Н9ТЛ	20ХН3Л, 20ГЛ	12Х18Н12М3ТЛ
2	Крышка	Сталь 20	12Х18Н9Т	09Г2С, 20ХН3Л, 20ГЛ	10Х17Н13М3Т
3	Клин	Сталь 20Х13, Сталь 20 с наплавкой	12Х18Н9Т с наплавкой	Сталь 20Х13, Сталь 09Г2С с наплавкой	10Х17Н13М3Т с наплавкой
4	Шпиндель	Сталь 20Х13	12Х18Н9Т	14Х17Н2, 20Х13	10Х17Н13М3Т
5	Гайка	Сталь 25	12Х18Н9Т	35Х, 30Х, 20ХН3А	12Х18Н9Т
6	Шпилька	Сталь 35	45Х14Н14В2М	35Х, 40Х, 20ХН3А	45Х14Н14В2М
7	Набивка сальника	АГИ, ТРГ	АГИ, ТРГ	АГИ, ТРГ	ТРГ
8	Маховик	Сталь 20Л	Сталь 20ГЛ	Сталь 20ГЛ	Сталь 20ГЛ
9	Подшипник	Шариковый упорный
10	Редуктор	Редуктор конический
	Наплавка на кольце в корпусе	тип 20Х13	ЦН-6	тип 20Х13	ЦН-6
	Наплавка на клине	тип 20Х13	ЦН-12М	тип 20Х13	ЦН-12М
