Задвижки

Задвижки клиновые

Код ОКП 374121
Изготовление и поставка по TУ 3741-001-07533604-94,
TУ 3741-006-07533604-01

ЗАДВИЖКИ КЛИНОВЫЕ (ЗКЛ2) PN 16

Задвижки с выдвижным шпинделем изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 1.

• Строительные длины по ГОСТ 3706 – 83.
• Герметичность затвора по ГОСТ 9544-93 класс А.
• Уплотнение шпинделя – сальниковое. В верхнем положении шпиндель имеет уплотнение по конической поверхности в крышке.
• Направление подачи среды – с любой стороны магистральных фланцев.
• Управление задвижки ручное маховиком или через конический редуктор.

При заказе указывать:
- наименование изделия,
- параметры рабочей среды (максимальную и минимальную температуры и т. д.),
- размер номинальный (условный проход) в мм (DN),
- номинальное (условное) давление, кгс/см2 (PN),
- обозначение изделия,
- исполнение по материалу,
- необходимость дополнительных испытаний.

По заказу потребителя возможно изготовление магистральных фланцев корпуса задвижки со впадиной – исполнение 3; с пазом – исполнение 5 по ГОСТ 12815.

Пример обозначения при заказе (и в другой документации) задвижки DN 50 мм PN 16 кгс/см2 из стали 12Х18Н9ТЛ:
Задвижка клиновая ЗКЛ2-50-16нж DN 50 PN 16 кгс/см² 30нж41нж.

Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».

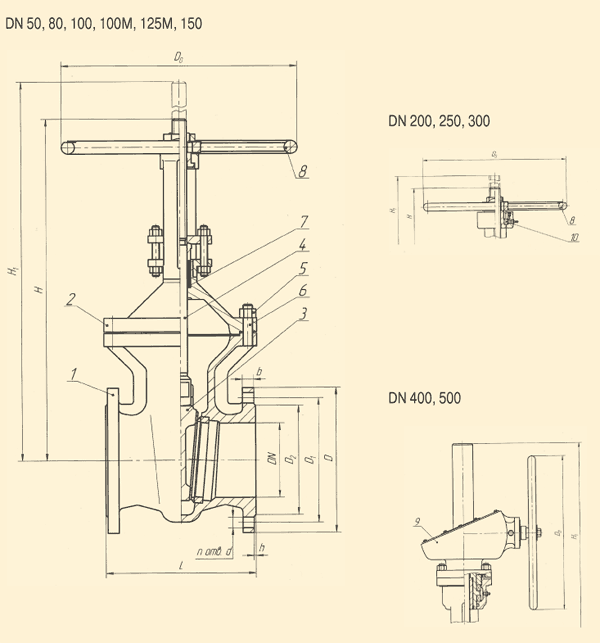

ЗКЛ2 PN 16
Основные размеры, мм

DN	L	D	D₁	D₂	H	H₁	h	b	d	n	D₀	Масса, кг
50	180	160	125	102	345	425	3	14	18	4	240	22
80	210	195	160	133	450	550	3	17	18	4	240	38
100	230	215	180	158	450	550	3	17	18	8	240	42
100М	229	215	180	158	534	654	3	17	18	8	320	46
125М	255	245	210	184	550	685	3	19	18	8	400	72
150	280	280	240	212	575	710	3	21	22	8	400	80
200	330	335	295	268	860	1082	3	23	22	12	400	145
250	330	405	355	320	1054	1343	3	27	26	12	400	262
300	500	460	410	370	1185	1507	4	27	26	12	600	425
400	600	580	525	482	-	1945	4	32	30	16	560	675
500	457	710	650	585	-	2217	4	40	33	20	560	980

НОМЕНКЛАТУРА ЗАДВИЖЕК, PN 16 кгс/cм²

Обозначение изделия (типоразмер)	Обозначение типа (табли- ца фигур)	DN, мм	Материал корпуса	Область применения
ЗКЛ2-50-16 80-16 100-16 100-16М 125-16M 150-16 200-16 250-16 300-16	30c41нж	50 80 100 100 125 150 200 250 300	Сталь 20Л	Температура рабочей среды: от -40⁰C до +425⁰C, окружающего воздуха –не ниже -40⁰C
400-16 500-16	30с541нж	400 500	Сталь 20Л
ЗКЛ2-50-16 нж 80-16 нж 100-16 нж 100-16М нж 125-16М нж 150-16 нж 200-16 нж 250-16 нж 300-16 нж	30нж41нж	50 80 100 100 125 150 200 250 300	Сталь 12Х18Н9ТЛ	Температура рабочей среды: от -60 vC до +565⁰C, окружающего воздуха – не ниже -60⁰C.
400-16 нж 500-16нж	30нж541нж	400 500	Сталь 12Х18Н9ТЛ
ЗКЛ2-50-16 ХЛ1 80-16 ХЛ1 100-16 ХЛ 1 100-16М ХЛ 1 125-16 ХЛ 1 150-16 ХЛ 1 200-16 ХЛ 1 250-16 ХЛ 1 300-16 ХЛ1	30лc41нж1	50 80 100 100 125 150 200 250 300	Сталь 20ГЛ	Температура рабочей среды: от -60⁰C до +425⁰C, окружающего воздуха – не ниже -60⁰C.
400-16 ХЛ1 500-16 ХЛ1	30лc541нж1	400 500	Сталь 20ГЛ
ЗКЛ2-50-16 нж1 80-16 нж1 100-16 нж1 100-16М нж1 125-16М нж1 150-16 нж1 200-16 нж1 250-16 нж1 300-16 нж1	30нж41нж1	50 80 100 100 125 150 200 250 300	Сталь 12Х18Н12М3ТЛ	Температура рабочей среды: от -60⁰C до +565⁰C, окружающего воздуха – не ниже -60⁰C.
400-16 нж1 500-16 нж1	30нж541нж1	400 500	Сталь 12Х18Н12М3ТЛ

Расшифровка обозначения ЗКЛ2-50-16 нж:
ЗКЛ2 – тип
50 – (DN) номинальный размер (условный проход)
16 – (РN) номинальное (условное) давление
нж – материальное исполнение
ХЛ1 – климатическое исполнение

ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ

Обозначение типа	30c41нж 30с541нж	30нж41нж 30нж541нж	30лс41нж1 30лс541нж1	30нж41нж1 30нж541нж1
Рабочие среды	Вода, воздух, пар, ам- миак*, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные сре- ды, не агрессивные к стали 20Л. Скорость коррозии не более 0,1 мм/год	Вода, воздух, пар, аммиак*, природный газ влажный, нефте- продукты, содержащие сероводород до 0,1%, жидкие и газообразные углеводороды, нефте- химические среды, скорость коррозии стали 12Х18Н9ТЛ в которых не более 0,1 мм/год.	Вода, воздух, пар, ам- миак*, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные сре- ды, скорость коррозии стали 20ХНЗЛ, 20ГЛ в которых не более 0,1 мм/год	Вода, воздух, пар, аммиак*, природный газ влажный, нефте- продукты, содержащие сероводород свыше 0,1%, жидкие и газо- образные углеводоро- ды, нефтехимические среды, скорость коррозии стали 12Х18Н12М3ТЛ в которых не более 0,1 мм/год.
Температура рабочей среды	От -400C до +4250C	От -600C до +5650C	От -600C до +4250C	От -600C до +5650C
Условия эксплуатации ГОСТ 15150-69	У1	УХЛ1	ХЛ1	УХЛ1
Минимальная температура окружающего воздуха	-40⁰C	-60⁰C	-60⁰C	-60⁰C

* При заказе указывать как дополнительное требование

МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ

№	Наименование детали	30с41нж 30с541нж	30нж41нж 30нж541нж	30лс41нж1 30лс541нж1	30нж41нж1 30нж541нж1
1	Корпус	Сталь 20Л	12Х18Н9ТЛ	20ХН3Л, 20ГЛ	12Х18Н12М3ТЛ
2	Крышка	Сталь 20	12Х18Н9Т	12Х18Н9Т	10Х17Н13М3Т
3	Клин	Сталь 20Х13, Сталь 20 с наплавкой	12Х18Н9Т с наплавкой	Сталь 20Х13, Сталь 09Г2С с наплавкой	10Х17Н13М3Т с наплавкой
4	Шпиндель	Сталь 20Х13	12Х18Н9Т	14Х17Н2, 20Х13	10Х17Н13М3Т
5	Гайка	Сталь 25	12Х18Н9Т	35Х, 20ХНЗА	12Х18Н9Т
6	Шпилька	Сталь 35	45Х14Н14В2М	35Х, 40Х, 20ХН3А	45Х14Н14В2М
7	Набивка сальника	АГИ, ТРГ	АГИ, ТРГ	АГИ, ТРГ	ТРГ
8	Маховик	Сталь 20Л	Сталь 20ГЛ	Сталь 20ГЛ	Сталь 20 ГЛ
9	Редуктор конический
10	Шариковый упорный
	Наплавка на кольце в корпусе	тип 20Х13	ЦН-6	тип 20Х13	ЦН-6
	Наплавка на клине	тип 20Х13	ЦН-12М	тип 20Х13	ЦН-12М
