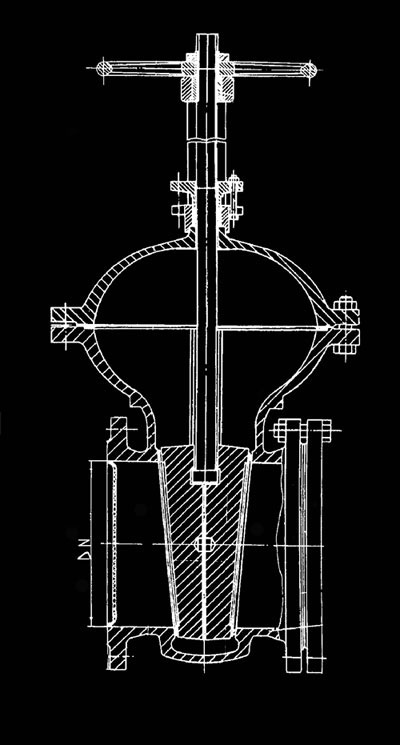

Задвижка клиновая фланцевая двухдисковая с выдвижным шпинделем 30с41нж pn1,6 МПа

Задвижка клиновая фланцевая двухдисковая с выдвижным шпинделем 30с41нж pn1,6 МПа

Задвижка клиновая с выдвижным шпинделем двухдисковая стальная предназначена для установки на технологических линиях в качестве запорного устройства.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм 150 - 300
Давление номинальное, PN, МПа 1,6
Класс герметичности по ГОСТ 9544-93 А
Управление Ручное (от маховика),  электроприводом тип «Б»
Присоединение к трубопроводу Фланцевое
Направление подачи среды С любой стороны магистральных фланцев
Установочное положение на трубопроводе Любое, кроме электроприводом вниз
Температура рабочей среды, оС от-40 до +425
Температура окружающей среды, оС от-40 до +40

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус, крышка, диски - сталь 25 Л ГОСТ 977
Шпиндель, детали затвора - сталь 20Х13 ГОСТ 5632
Ответные фланцы - по ГОСТ 12820 на Ру 1,6 МПа
Набивка сальника Графлекс

Сертификат соответствия № РОСС.RU. МН02.В00104 по 11.05.2007 года



Задвижка клиновая фланцевая двухдисковая с выдвижным шпинделем  30с41нж  pn1,6 мпа
