ОАО "Литейно-механический завод"

ОАО "Литейно-механический завод" / Задвижки чугунные

Задвижки чугунные

Задвижка 30ч6бр

Применяется в качестве запорного устройства на трубопроводах для воды и пара при температуре до +225 град. С. В корпус и диски завальцованы латунные уплотительные кольца. Присоединение к -трубопроводу фланцевое. Затвор - клин с двумя параллельными дисками. Уплотнение по шпинделю - сальниковое. Герметичность затвора по классу "Д" ГОСТ 9544-93 Рабочая среда подаётся в любом направлении. Управление задвижкой - ручное, маховиком. Материал корпусных деталей - серый чугун СЧ 20 ГОСТ 1412-85, уплотнительных поверхноcтей - латунь ЛС-59 ГОСТ 1557-70. Задвижки устанавливаются в любом рабочем положении, кроме - маховиком вниз. Климатическое исполнение УХЛ-4

Сертификат соответствия N РОСС RU.АЯ74.В10056
Гарантийная наработка 300 циклов в пределах гарантийного срока эксплуатации.

Полный средний срок службы не менее 10 лет.
Расчетный ресурс работы 1700 циклов или 49000 часов.

Задвижка 30ч7бк (газ)

Применяется в качестве запорного устройства на газопроводах низкого давления Pn=0.6 МПа (6 кг/см2) рабочая среда природный и топливный газ при температуре до +100 град С. Присоединение к трубопроводу - фланцевое. Затвор - клин с двумя параллельными дисками. Уплотнение по шпинделю - сальниковое. Герметичность затвора по классу "А" ГОСТ 9544-93 Рабочая среда подаётся в любом направлении. Управление задвижкой - ручное, маховиком. Материал корпусных деталей и уплотнительных поверхностей - серый чугун СЧ 20 ГОСТ 1412-85 Задвижки устанавливаются в любом рабочем положении, кроме - маховиком вниз. Климатическое исполнение У-2

Сертификат соответствия N РОСС RU.АЯ74.В10056

Разрешение Госгортехнадзора N РРС 00-16351
Гарантийная наработка 300 циклов в пределах гарантийного срока эксплуатации.

Полный средний срок службы не менее 10 лет.
Расчетный ресурс работы 1700 циклов или 49000 часов.

Задвижка 30ч6бк

Применяется в качестве запорного устройства на трубопроводах для воды при температуре до +115 град. С. Масла, нефти при температуре до +90 град С. Присоединение к трубопроводу - фланцевое. Затвор - клин с двумя параллельными дисками. Уплотнение по шпинделю - сальниковое. Герметичность затвора по классу "Д" ГОСТ 9544-93. Рабочая среда подаётся в любом направлении. Управление задвижкой - ручное, маховиком. Материал корпусных деталей и уплотнительных поверхностей - серый чугун СЧ 20 ГОСТ 1412-85. Задвижки устанавливаются в любом рабочем положении, кроме - маховиком вниз. Климатическое исполнение УХЛ-4.

Сертификат соответствия N РОСС RU.АЯ74.В10056

Гарантийная наработка 300 циклов в пределах гарантийного срока эксплуатации.

Полный средний срок службы не менее 10 лет.
Расчетный ресурс работы 1700 циклов или 49000 часов.

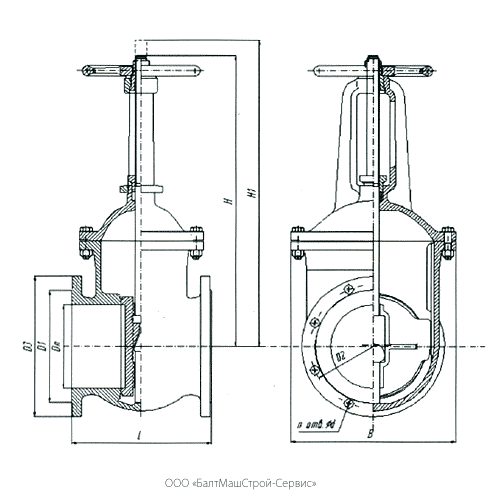

Габаритные и присоединительные размеры задвижек

Проход условный Dn
Размеры, мм
Масса, кг не более
L
B
D1
D2
D3
H
H1
n
d
50
180
140
102
125
125
295
355
4
18
16
80
210
224
133
160
150
350
440
4
18
28.6
100
230
262
158
210
215
406
514
8
18
38
125
255
268
184
245
245
495
630
8
18
55
150
280
337
212
240
280
560
720
8
22
72
200
330
386
268
295
335
710
920
8
22
120
