Продукция ОАО «Семеновский арматурный завод»

ОАО «Семеновский арматурный завод» / 15кч888р, р1 – клапан мембранный с электромагнитным приводом

Клапан мембранный с электромагнитным приводом

15кч888р, р1

Предназначен для использования на трубопроводах для воды, рассола, воздуха в качестве запорного устройства с дистанционным электрическим управлением. Клапан 15кч888р, р1 используется в системах автоматики охлаждения компрессоров по выработке сжатого воздуха, системах автоматики поливочных и оросительных установок агропромышленного комплекса. Исполнение клапана нормально-закрытое (НЗ), когда при отсутствии питания в сети затвор клапана закрыт.

Изготовление и поставка по ТУ 3732-013-00218137-2003

Условия эксплуатации

Рабочая среда	вода	воздух	рассол(кроме Ду 50, 65)
Температура рабочей среды, °С	от +1 до +45	от 0 до +45	от - 40 до +45
Температура окружающей среды, °С	От - 40 до +50
Присоединение к трубопроводу	фланцевое

Технические характеристики

Условный проход ДN, мм		25	40	50	65
Давление рабочее, PN, МПа		0,1 ...1,6
Время открытия клапана, не более		3 сек. для Ду 25, 40; 5 сек. для Ду 50, 65
Время закрытия клапана, не более		5 сек. для Ду 25, 40; 10 сек. для Ду 50,65
Пропуск воздуха в затворе см³/мин не более, при	Pр 1 кг/см²	0,5
	Pр 16 кг/см²	не допускаются
Тип привода		электромагнитный

Материалы основных деталей

Наименование детали	Материал
Корпус	Ковкий чугун
Крышка	Сталь
Материл уплотнительных поверхностей	резина

Показатели надежности

Наработка на отказ, циклов, не менее

65000

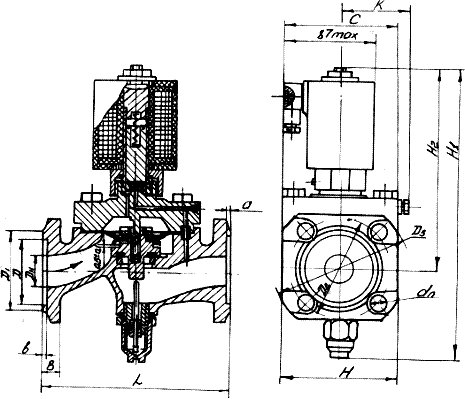

Основные габаритные и присоединительные размеры (мм), масса (кг)

DN	D	D₁	D₂	D₃	Н	H₁	Н₂	L	С	К	B	b	a	d	n	Масса
25	58	68	85	115	90	245	165	160	100	60	14	2	3	14	4	6,3
40	76	88	110	145	110	258	167	170	105	63	18	3	3	18	4	7,8
50	88	102	125	160	125	272	170	230	128	74	18	3	3	18	4	11,5
65	110	122	145	180	140	3	217	290	222	-	20	3	3	18	4	25,5
