Клапан мембранный типа «НО»

15кч835р, р1

Предназначен для применения в качестве клапана безопасности в схемах дистанционного управления газогорелочными устройствами, водоподготовительными установками и в системах теплообменного оборудования. Исполнения клапана нормально открытое (НО), когда при отсутствии питания в сети клапан открыт.

Изготовление и поставка по ТУ 3732-010-00218137-03

Рабочая среда

Природный горючий газ, сжиженный углеводородный газ, нейтральные газы

Температура рабочей среды, °С

воздух от -30 до +40, вода от +1 до +40

Температура окружающей среды, °С

воздух от -10 до +50, вода от +1 до +50

Присоединение к трубопроводу

фланцевое

Технические характеристики

Условный проход ДN, мм

25

40

Давление рабочее, PN, МПа

0,001 ... 1,6 для газообразной среды

0,1…1,6 для жидкой среды

Время срабатывания клапана на открытие-закрытие затвора, не более

для газообразных сред - 1 сек.,

для жидких сред – на закрытие - 5 сек.,

на открытие – 3 сек.

Пропуск воздуха в затворе см3/мин не более, при

PN 0,001 МПа

0,2

0,4

PN 1,6 МПа

Видимые протечки не допускаются

Пропуск воды в затворе см3/мин не более, при

PN 0,1 МПа

Видимые протечки не допускаются

PN 1,6 МПа

Тип привода

электромагнитный

Материалы основных деталей

Наименование детали

Материал

Корпус, крышка

КЧ 30-6

Материл уплотнительных поверхностей

резина

Показатели надежности

Наработка на отказ, циклов, не менее

50000

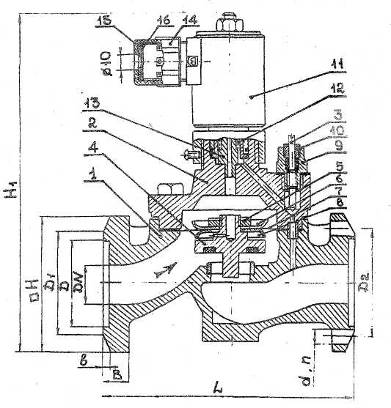

Основные габаритные и присоединительные размеры (мм), масса (кг)

DN

D

D1

D2

H

B

b

L

H1

d

n

Масса, кг

25

58

68

85

90

14

3

160

225

14

4

6,0

40

76

88

110

110

16

3

170

240

18

4

8,0
