Продукция ОАО «Семеновский арматурный завод»

ОАО «Семеновский арматурный завод» / 15кч18п1, п2,р, р2 – клапан запорный муфтовый

Клапан запорный муфтовый

15кч18п1, п2,р, р2

Предназначен для использования на трубопроводах для периодического или разового включения или отключения части трубопровода.

Изготовление и поставка по ТУ 3732-001-00218137-94

Условия эксплуатации

Рабочая среда

15кч18р, р2

1 5кч18п1 ,п2

воздух, вода

вода, пар, воздух

Температура рабочей среды, °С

до + 50

до +225

Температура окружающей среды, °С

от +1 до +50

от -30 до +50

Направление подачи рабочей среды

по стрелке на корпусе

Установочное положение

любое

Присоединение к трубопроводу

муфтовое



Технические характеристики

Условный проход ДN, мм

15

20

25

32

40

50

Давление номинальное, PN, МПа

1,6

Герметичность затвора

15кч18р, р2

1 5кч18п1 ,п2

класс «С» по

ГОСТ 9544-93

класс «Д» по

ГОСТ 9544-93



Материалы основных деталей

Наименование детали

15кч18п1

1 5кч18п2

15кч18р

15кч18р2

Корпус, крышка

КЧ 30-6

Шпиндель

сталь

латунь

сталь

латунь

Материл уплотнительных поверхностей

фторопласт или БР-3

резина



Показатели надежности

Наработка на отказ, циклов, не менее

15кч18п1, 15кч18р

15кч18п2, 15кч18р2

2000

3000

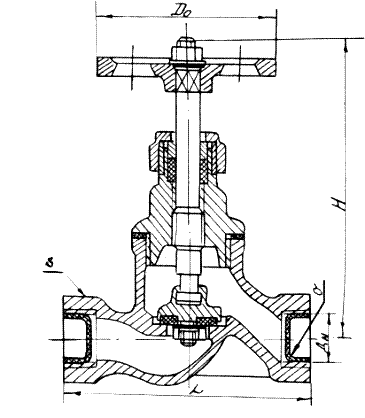

Основные габаритные и присоединительные размеры (мм), масса (кг)

DN

L

H

D0

S

Размер резьбы

Масса

min

max

15

90

110

118

65

27

G 1/2

0,7

20

100

110

120

65

36

G ѕ

0,9

25

120

132

143

80

41

G 1

1,4

32

140

132

145

80

50

G 1 ј

2,1

40

170

164

180

120

60

G 1 Ѕ

3,7

50

200

165

185

120

70

G 2

5,0
