Продукция ОАО «Семеновский арматурный завод»

ОАО «Семеновский арматурный завод» / 12кч11бк – указатель уровня

Указатель уровня

12кч11бк

Предназначен для использования на котлах, сосудах, аппаратах и резервуарах для воды и других жидких неагрессивных сред, пара и этилмеркаптана

Изготовление и поставка по ТУ 26-07-1487-89

Условия эксплуатации

Рабочая среда

Вода, пар

Этилмеркаптан

Температура рабочей среды, °С

до +250

от -30 до +40

Температура окружающей среды, °С

от +1 до -50

от -30 до +50

Присоединение к трубопроводу

Технические характеристики

Условный проход ДN, мм

8

Давление рабочее, PN, МПа

2,5


Материалы основных деталей

Наименование детали

Материал

Корпус

КЧ 30-6

Показатели надежности

Наработка на отказ, часов, не менее

6000

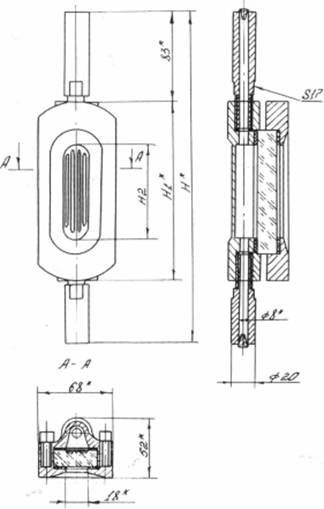

Основные габаритные и присоединительные размеры (мм), масса (кг)

Номера указателей

Н1

Н2

Н3

Масса, кг

2

162

124

300

2,3

4

224

174

360

3,0

5

254

204

390

3,4

6

284

234

420

3,8

8

354

304

490

4,55
