 Предохранительные клапаны
предназначены для защиты систем отопления (5УН) и водоснабжения (5ЛЛ/) от превышения максимально допустимого рабочего давления. Стандартное давление срабатывания 1,5/1,8/2,5/ 3,0 / 4,0 / 6,0 / 8,0 / 10 бар. Клапан защищён от перенастройки значения выпускного давления запрессовкой предохранительной крышки. Максимальная рабочая температура 1 40° С. Присоединительная резьба от 1/2" до 2". Выпускное отверстие больше присоединительного на один размер резьбы. Выпускается также в комплекте с манометром и в составе "группы безопасности" для котла или для расширительного бака. |
Редуктор давления DRVприменяется для понижения или стабилизации давления на выходе (в системах водоснабжения, отопления, для сжатого воздуха и на выходе баков и емкостей). Входное давление до 16 бар, выходное давление устанавливается от 1,5 до 6 бар, Ду 15-50. Встроен сетчатый фильтр, предусмотрено подключение манометра (либо шкала - ОКУ/М). Прямой участок на выходе не менее 5 Ду. Расход воды до 20 м3/ч (сжатый воздух до 1 00 м3/ч). Выпускаются также подпиточные клапаны Ду 1 5 в различных вариантах комплектации (выходное давление устанавливается от 0,3 до 4 бар). |
Комнатный термостат BELUX- температурный гистерезис переключения - 0,6 К. Диапазон регулирования от 5° до 30°С. Широкий выбор типов с различными функциями и комплектацией, возможность программирования различных температурных режимов (ЕСОШХ, ХЕШХ). Выпускаются также накладные термостаты (на трубу до 2"), котловые (погружные), с капиллярной трубкой, температурные ограничители (аварийные отключатели) и т. д. |
Термостатическая головка и терморегулирующие вентили для радиаторов- чувствительный элемент заполнен жидким маслом и обеспечивает плавное открытие и закрытие вентиля в зависимости от изменения комнатной температуры, соответствующим образом регулируя проток горячей воды через вентиль и теплоотдачу радиатора для поддержания комнатной температуры на установленном уровне. Термоголовка имеет пять положений, диапазон регулирования комнатной температуры - от 8° до 28° С, Температура окружающей среды, безопасная для дальнейшей работы термоголовки от -15° до +60° С, гистерезис - 0,4 К, максимальное дифференциальное давление (перепад) -1,5 бар. Широкий выбор радиаторных термовентилей. Индивидуализированное исполнение |
Пружинные стрелочные манометры типов MHA, MHR, MDA, MDRпредназначены для измерения давления жидких и газообразных сред, стандартно рассчитаны на диапазоны измерения 0 - 4 бар, 0 - 6 бар, 0-10 бар, 0-16 бар, 0-25 бар. Диаметры 50-100 мм. Специальные исполнения - в значительно более широком спектре давлений и диаметров. Выпускаются также термоманометры на 2,5 /4/6/10 бар (0-120° С). Класс точности 1,6. |
Термометр биметаллический с погружной гильзой- стандартный диапазон измерений 0-1 20° С. Класс точности - 2,5. Диаметр 63; 80 или 100 мм, погружная гильза имеет длину 50; 75; 100 или 150 мм. Специальные исполнения - в значительно более широком спектре диаметров и температур измерения. Выпускаются также накладные термометры (на трубу до 2"), с капиллярной трубкой, пультовые и т. д. |
Трехходовой кран КМ для манометров- с запорной втулкой, для жидкостей и газов, исполнение без фланца -давление до 1 6 бар, фланцевое исполнение - давление до 25 бар. |
Реле протока FLU25 используется для контроля протока воды в автономной отопительной системе с принудительной циркуляцией. Монтируется горизонтально. Для труб 1" - 8", температура до 110°С, давление до 10 бар. Включает либо выключает соответствующий элемент автономной отопительной системы при исчезновении либо появлении протока теплоносителя. Реле протока может использоваться для защиты циркуляционного насоса от сухого хода. Выпускается также большой спектр реле давления (от 1 до 5 бар либо от 2 до 12 бар, автоматическое либо с ручным повторным включением). |
Узел поддержания постоянной температуры подачи для автономной циркуляцииустанавливается на любой коллектор 1" или 11/4"- Предусмотрены термометр, подмешивающий терморегулирующий клапан (термоголовка) и аварийный температурный ограничитель, отключающий насос в случае превышения установленной температуры подачи. Обеспечивает тепловую мощность до 10 кВт. 150ТНЕКМ (диапазон температур 27°-42°С или 47°-62°С) - монтируется с одной стороны коллектора, РЛ/К 1" (диапазон температур 20°-50°С или 40°-70°С) - двусторонний монтаж. |
Балансировочный вентиль WATTFLOWиспользуется для гидравлической балансировки систем отопления, охлаждения и водоснабжения, имеет встроенный расходомер, показания которого видны на вращающейся шкале, расположенной перпендикулярно к основной части корпуса. Теплоноситель не поступает непосредственно в расходомер, что предохраняет механизм расходомера от засорения. Соотношение максимального и минимального значений расхода для каждого типоразмера балансировочного вентиля составляет 8:1. Рабочая температура от -20° до 1 20°С (при давлении б бар), Ду 1 5-50 (измерение расхода от 2 до 200 л/мин), с возможностью полного закрытия. |
Гидравлическая стрелкапредназначена для гидравлического разделения котлового и отопительного контуров. Стрелка состоит из пустотелой стальной емкости прямоугольного сечения 80x120 мм (тип 80/40, артикул 3499600) либо 140x140 мм (тип 140, артикул 3499835) с присоединительными фитингами 11/2" (наружная резьба), спускным шаровым краном КРЕ, подпиточным и воздушным клапанами, а также с погружной гильзой для термодатчика. Поставляется в комплекте с теплоизоляционным кожухом, уплотнением фитингов и набором для крепления к стене. Рабочая температура от -20° до 110° С, рабочее давление б бар. Максимальный расход - 4 м3/ч (тип 80/40) либо 10 м3/ч (тип 140), мощность - 44 кВт. |

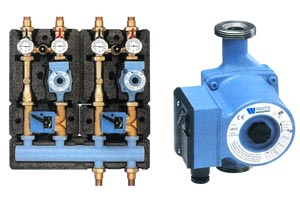

 Котловая насосно-регулирующая группа
- модульная комплектация с насосом watts, трехходовым вентилем с приводом, перепускным клапаном и термометрами, в теплоизоляционном кожухе. Котловой коллектор 11/2" для двух или трех контуров системы. Циркуляционный насос НР трехскоростной, напор до 6,1 м, производительность до 3,9 м3/ч, монтажная длина 180 мм (Ду 25, присоед. наружная резьба 11/2"). Разъемное резьбовое соединение PAV со встроенным шаровым краном. Типоряд: НР23, НР43, НР53, НР63. |
 Коллекторы HKVс термо- и гидравлическим регулированием -
состоят из двух латунных профилированных труб 1", смонтированных на звукоизолирующих консолях, дроссельных вентилей (либо расхо¬домеров - модель HKV/Т) на подающем трубопроводе и термостатических вентилей на обратном. На термостатических вентилях предусмотрена резьба М30х1,5 для установки сервоприводов VT-Z (с ходом штока 11,8 мм). Отводы подающего и обратного трубопроводов снабжены ниппелями для подключения труб посредством адаптера RVP севроконусом и накидной гайкой 3/4". Постоянная рабочая температура от -20° до +80°С, рабочее давление до б бар. Изготавливаются специальные исполнения коллекторов больших размеров. Широкий выбор комплектующих |

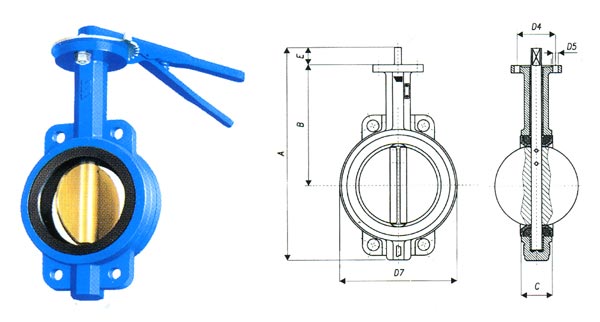

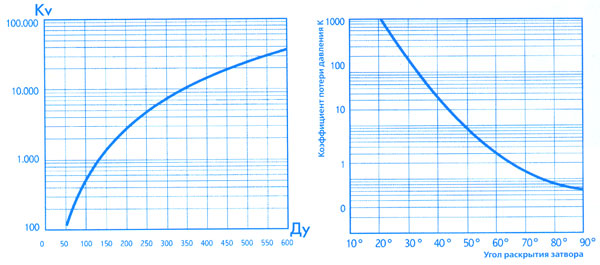

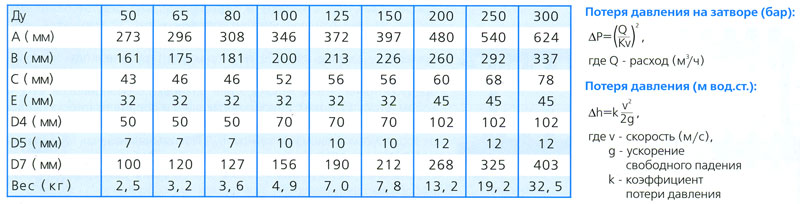

Дисковый поворотный затвор серии BF предназначен для использования в системах теплоснабжения, водоподготовки, водоснабжения, пожаробезопасности, а также для различных промышленных применений. Корпус и диск - чугун (диск никелирован), вал из нержавеющей стали. Затвор устанавливается между ответными фланцами, седло (EPDM) обеспечивает полную герметичность контакта с ответными фланцами, не требуя дополнительных фланцевых уплотнений ("Протокол сертификационных испытаний № С-9-2003" от 07.07.2003, ИЛПП ООО "ХАНК", г. С-Петербург). Рабочая температура от -40° до 1 30° С, рабочее давление 1 б бар. Может использоваться для питьевой или технической воды, морской воды, пара, спирта, каустической соды, гидравлической транспортировки твердых веществ и т.д. Ду 50-300 стандартно комплектуются поворотным рычагом, возможна комплектация ручным приводом.
|
|
|
|
